Obra:
Filtragem de Rejeitos
Estrutura:
SUMP
Local:
Mina Conceição – Itabira / MG
Descrição da obra:
Filtragem de Rejeitos – Mina Conceição
A VALE investirá entre os anos de 2020 a 2025 o valor de US$ 3,1 Bilhões em plantas industriais com Tecnologia para Beneficiamento do minério à seco. A estimativa é de que em 2024, 70% da produção seja beneficiada a seco ou a umidade natural, sem adição de água no processo e sem o uso de Barragens de Rejeito. Ao longo de 2022, a VALE espera colocar em operação as plantas de Filtragem no complexo de Itabira e Site Brucutu (todas as obras com participação da TEMEC). As plantas atenderão usinas de beneficiamento que totalizam uma capacidade de processar 64 Mtpa de minério de ferro.
Estrutura: SUMP
São reservatórios de água ou lama utilizados no processo de beneficiamento de Minério.
Desafios:
Um gigante, com seção de externa de 47,40 m x 34,40 m, altura de aproximadamente 10 m e paredes com 1,20 m de espessura, traz consigo grandes desafios. O SUMP é uma bacia escavada no solo com difícil acesso, por isso foi necessário desenvolver uma solução que permitisse o acesso de equipamentos e materiais e que, em paralelo, permitisse que o aterro ocorresse concomitantemente à execução das paredes.
Solução em Formas:
Em parceria com cliente desde o inicio da obra, tivemos oportunidade de estudar e apresentar diversas soluções em Formas, permitindo que a obra tivesse condições técnicas de discutir com cliente final a melhor solução. Ao término dos estudos preliminares, optamos pelo Sistema de Formas Trepantes Autoportantes.
Descrição do Sistema de Formas Trepantes Autoportantes
Relacionamos alguma das vantagens da Solução:
- O sistema trabalha em módulos de 3 por 2,40 m de altura, constituído por painéis estruturados em aço e revestido com Madeirit plastificado de 17 mm, garantindo maior confiabilidade às concretagens.
- A solução dispensa a montagem de Andaime Multidirecional, o que impacta em valores de locação, mão de obra envolvida no processo e frete.
- Redução de mão-de-obra para manuseio e alinhamento.
- O Sistema é suportado por mísulas metálicas e içados através de equipamento de carga. A sua movimentação é através de cones reaproveitáveis de espera, o que garante uma operação rápida e de baixo custo. Dispensando a utilização de tirantes para sua fixação.
- Redução de juntas de concretagens, inserts metálicos e garantia da estanqueidade.

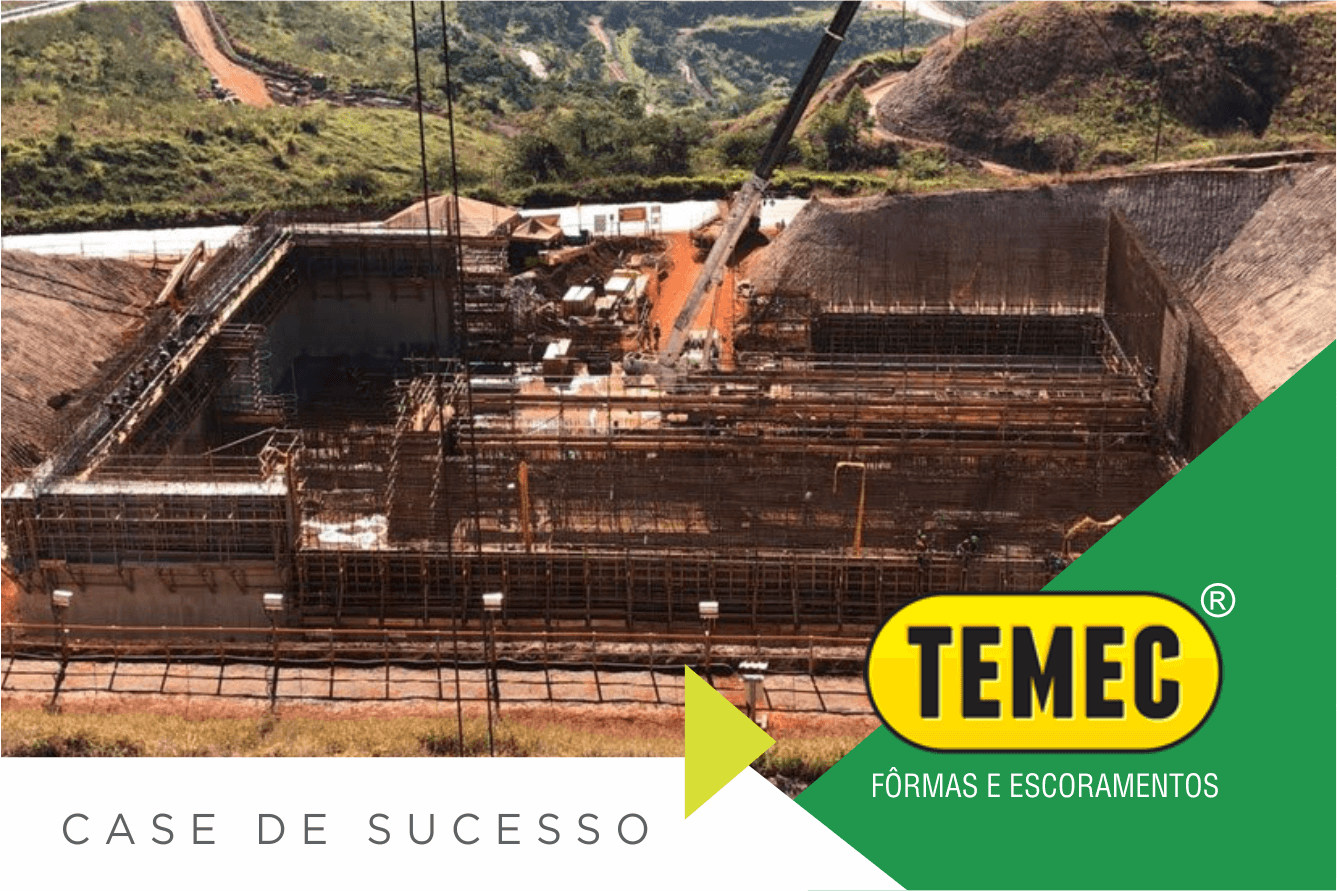

Fotos:
