Obra:
Duplicação da Rodovia BR 381 – MG
Local:
Minas Gerais
Cliente:
Construtora ECB
Descrição:
A rodovia BR-381 é uma das mais importantes rodovias federais brasileiras. Com 1.181 km de extensão, liga Minas Gerais aos estados de São Paulo e Espirito Santo, sendo a maior parte de sua malha em terras mineiras. O trecho que liga a cidade de Belo Horizonte a Governador Valadares, está passando por obras de duplicação, com investimentos totais na ordem de mais de 5 bilhões de reais, serão duplicados mais de 330 quilômetros da rodovia, além da construção de mais de 132 obras de arte e contenções.

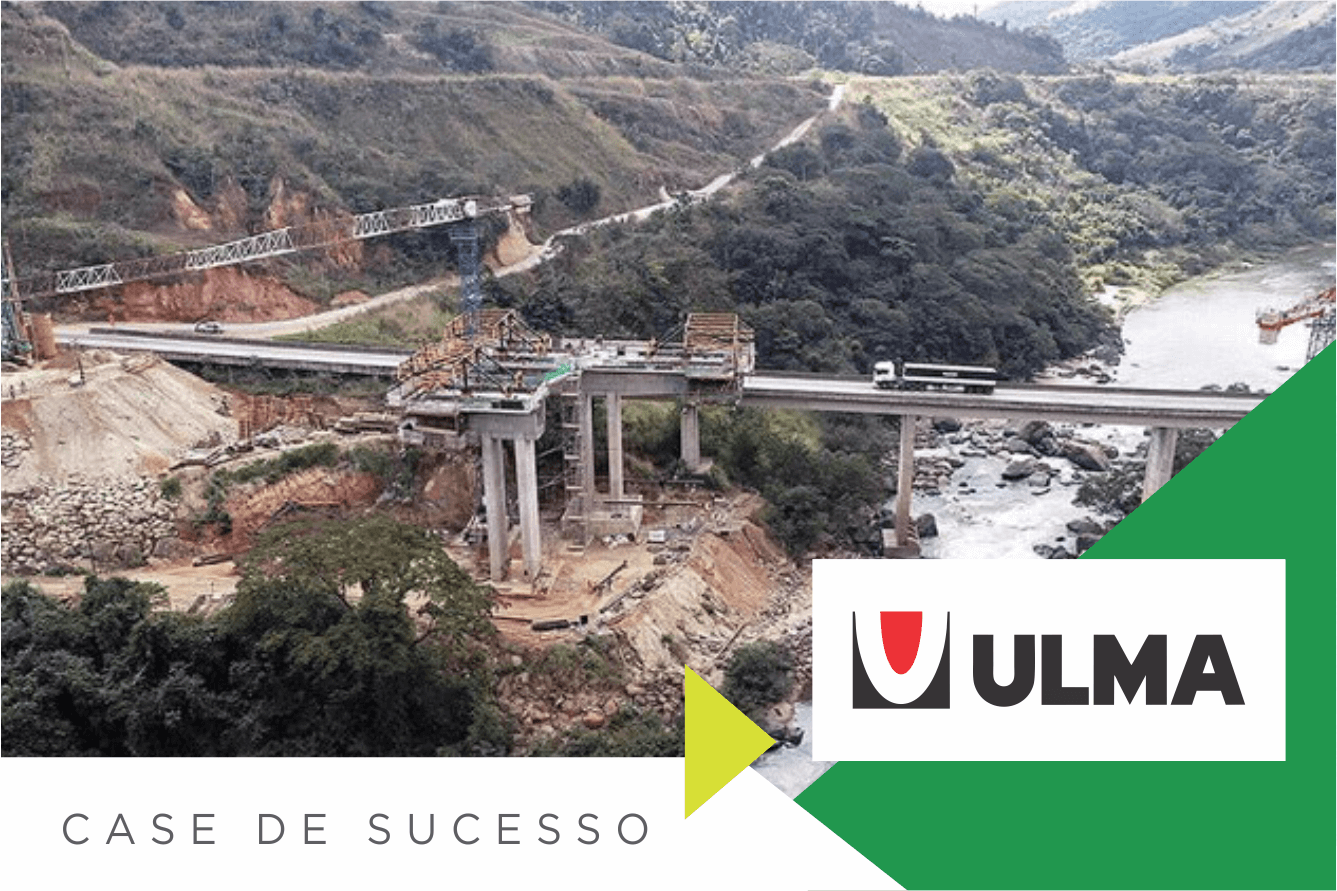

A Construtora ECB, responsável por alguns trechos da obra de duplicação, contou com a expertise da ULMA no fornecimento dos sistemas de fôrmas e escoramentos para construção das diversas pontes e viadutos sobre os rios Oncinha, Piracicaba, Severo II, Prainha, e uma última em Antônio Dias.
A obra em seu pico de execução contou com aproximadamente 500 toneladas de equipamentos ULMA, com soluções de engenharia de alta tecnologia e dentro dos prazos exigidos pelo cliente.
Solução:
Mais de 1.000 m² das Fôrmas COMAIN e ORMA, caracterizadas por sua versatilidade e robustez, foram aplicadas com alta rotatividade em diversas estruturas da obra, como blocos de fundação, paredes, vigas, canaletas, encontros e pilares com até 27 m de altura. As torres de escoramento T-60, ideais para escoramento de estruturas de grandes cargas, solucionaram a execução das aduelas de disparo, vigas travessas e tabuleiros de alguns trechos. Já o trecho mais acidentado e com mais de 20 metros de altura, que não permitia utilizar escoramento sob o solo, foram executados através do sistema execução de aduelas sucessivas in-loco, com o Balanço Sucessivo CVS da ULMA, pioneiro no Brasil com sistema de movimentação hidráulica, que garante uma alta produtividade na execução. Por fim, os acessos aos diversos locais da obra foram solucionados com os Andaimes e Escadas BRIO, que garantiu a segurança necessária aos trabalhadores.
Sistemas utilizados:
Fôrma COMAIN
O sistema COMAIN é uma fôrma para concreto leve para executar paredes, vigas, fundações e sapatas. Manuseada por um só trabalhador, sem a necessidades de grua.
Fôrma portátil para fundações, paredes, pilares e vigas com ampla gama de painéis, que possibilita executar diversas estruturas de concreto.
Prática, simples e leve proporciona excelente produtividade em obra.
Fôrma modular ORMA
Sistema de fôrma modular e qualquer outro tipo de construção de estruturas verticais de concreto. Proporciona alto rendimento, com baixo custo de mão de obra.
Torre de Escoramento T60
Torre de alta rentabilidade, desenvolvida para construção de pontes e também para algumas aplicações em construção industrial e edificação.
Balanço sucessivo para ponte CVS
O sistema de balanço sucessivo é indicado para a construção de pontes, quando há grandes vãos entre apoios, quando os pilares são muito altos ou ainda em áreas complexas, onde não seja possível utilizar torres de escoramento sobre o solo. Sistema muito flexível de alto rendimento. Sua grande vantagem consiste no sistema hidráulico de movimentação e nivelamento, que agiliza os processos construtivos.
Andaime Multidirecional BRIO
O andaime de acesso temporário BRIO permitem o acesso a qualquer local da obra, a passagem de pedestres em espaços públicos, além de facilitar a evacuação em caso de emergência.
O andaime ideal para diversos canteiros de obras: novas construção, restauração ou construção pesada.
O andaime de acessos temporários BRIO, é baseado no andaime multidirecional, que oferece todas as garantias necessárias em matéria de segurança (andaime fachadeiro certificado pelas normas europeias EN 12810-1 / 2 e EN 12811-1 / 2/3), soluções de geometria, rigidez e capacidades de carga.
