Obra:
Barragem Miringuava
Local:
São José dos Pinhais – PR
Descrição:
É um marco para a população da Região Metropolitana de Curitiba, pois a capacidade de produção de água do Rio Miringuava passará dos atuais 800 litros/segundo para 2.000 litros/segundo. Essa vazão abastecerá cerca de 650 mil habitantes, cujos municípios estão em regime de rodízio no fornecimento de água desde o ano passado, em função do grave período de estiagem no estado. A obra prevê um maciço de terra, com 29 m de altura máxima e 309 m de comprimento de crista, uma galeria de 100 m de comprimento, um vertedouro em forma de Tulipa e uma Tomada D’água. A barragem leva o mesmo nome do rio local.
Sobre os desafios:
1º Marco: Desvio do Rio – Acelerar a execução da Galeria de Desvio com a utilização de fôrmas deslizantes.
2º Desafio: Barragem – O Deslizamento e o escoramento aéreo da tulipa, acelerou a execução da barragem e possibilitou trabalhar com o aterro da barragem sem interferência com qualquer tipo de material de cimbramento.
Soluções:
Fôrma Deslizante e Escoramento Aéreo
Locais de aplicação:
Paredes inclinadas da galeria;
Vertedouro Tulipa;
Laje do vertedouro tulipa (escoramento aéreo);
Tomada d’água;
Sistemas Utilizados:
Fôrma deslizante
A utilização do Sistema de Fôrmas Deslizantes tem como sua principal vantagem, a redução de prazo, com possibilidade de ganho em até 70% do cronograma previsto.
Por ser um método construtivo de concretagem contínua via elevação do sistema por mecanismo hidráulico independente, a obtenção dos resultados com velocidade e qualidade são totalmente garantidos. Destacam-se aspectos importantes como: a eliminação de juntas e de equipamentos de carga para içamento das fôrmas. Desenvolvido para a execução de estruturas em concreto armado com grandes dimensões verticais de seções contínuas ou variáveis, o Sistema de Fôrmas Deslizantes é bastante utilizado na construção de usinas hidrelétricas, barragens, pontes, chaminés, poços de elevadores, silos e reservatórios.
Escoramento Aéreo
O Sistema de Escoramento Aéreo TEMEC é uma alternativa bastante vantajosa e econômica para projetos que venham a ter uma necessidade de plataforma de apoio a uma elevação bastante superior ao nível do solo.
A solução consiste na utilização da própria estrutura como elemento do sistema, por meio de inserção de barras de ancoragem na camada concretada.
Em suas extremidades, consoles de apoio são fixados de forma bastante segura, criando a condição ideal para aplicação das forças do carregamento calculado.
Dessa forma, o escoramento é feito pontualmente na área desejada, não se fazendo necessário a montagem de torres ao longo de toda a extensão da estrutura.
Escada Temec
As principais características da Escada TEMEC são: segurança, praticidade e simplicidade de montagem. Por ser totalmente metálica e atender todas as exigências de segurança da NR18, ela é ideal para locais com fluxo intenso de pessoas.
Durante a sua montagem, a escada deve ser travada a cada 10 metros. Com uma estrutura toda contra pinada, é possível o seu içamento em módulos.
Fotos da obra:
Laje da galeria e escoramento aéreo do vertedouro tulipa.
Galeria de desvio, utilizado sistema deslizante
Parte interna da galeria de desvio, sistema deslizante

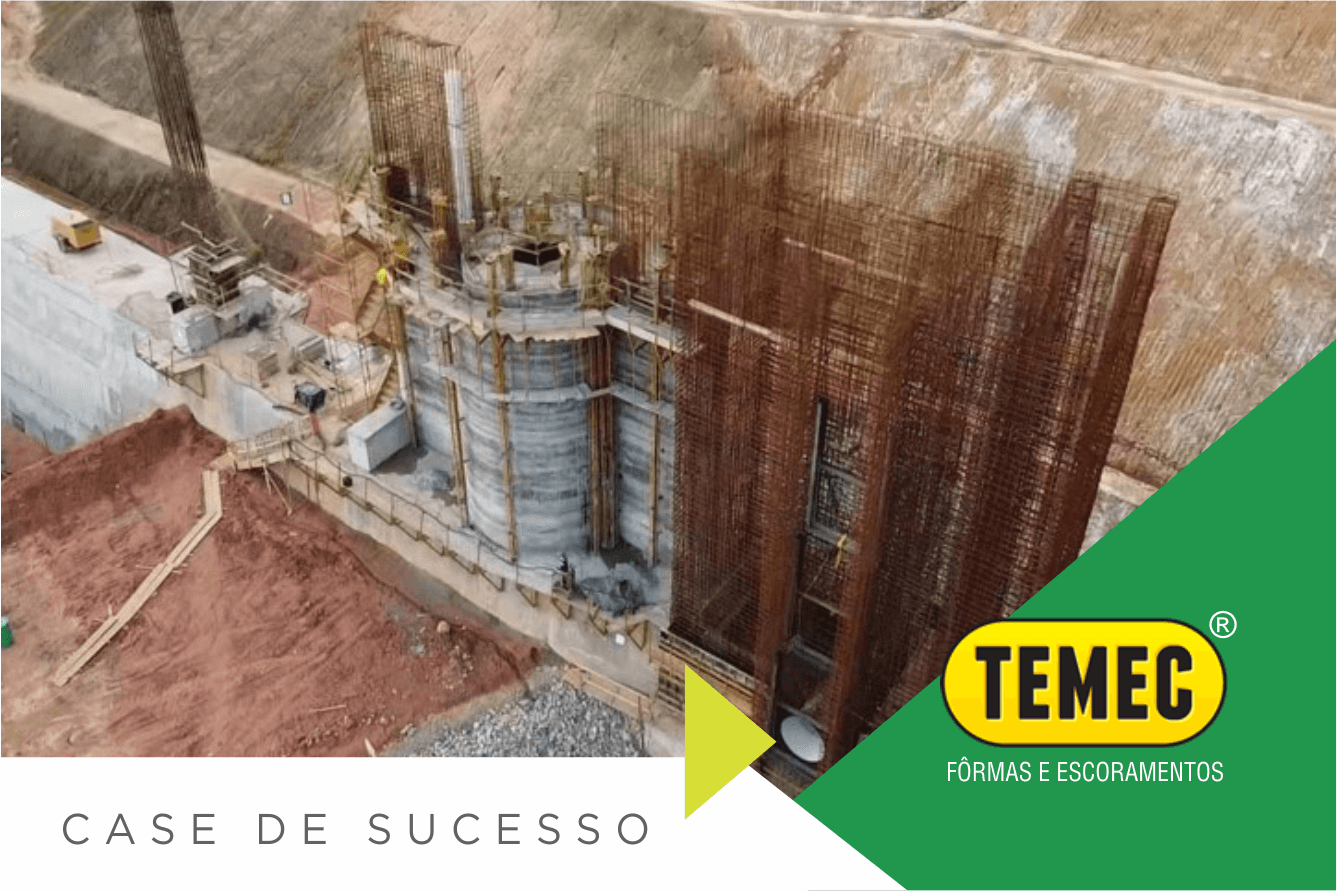

Visão superior do vertedouro da tulipa e tomada d’água
Visão geral superior do vertedouro tulipa e tomada d’água
Visão geral frontal do vertedouro tulipa e tomada d’água
Vertedouro tulipa escorado e deslizamento da tomada d’água. Escoramento aéreo e deslizante.
Vertedouro tulipa, escoramento Aéreo.
Vertedouro tulipa e tomada d’agua. Escoramento aéreo.
Visão lateral do vertedouro tulipa. Escoramento aéreo. Escada de acesso Temec.
