Obra:
Parque Jockey
Cliente:
Epson / Stan
Local:
Rua Bento Frias, 155- Pinheiros-São Paulo-SP
Projeto:
Empreendimento de uso Misto, Edificio Comercial do 4º ao 9º Pavto e Residencial do 10º ao 21º pavto em apenas uma Torre com acessos independentes.
Lobby de entrada com pé direito duplo, 2 subsolos e 2 sobressolos de estacionamentos. Terceiro pavimento com a área de lazer do condomínio residencial e um restaurante com acesso independente.
Desafio:
A obra executada em área mista e de grande trafego veicular, a alguns metros da Marginal Pinheiros; a logistica de entrega de materiais, foi planejada com estudo de reaproveitamento dos equipamentos, para que se minimizassem a entrega destes.
Com pé direito duplo e Vigas de Transição no 9º Pavimento-Piso Técnico onde temos vigas com peso de 8,1 ton/m, o escoramento dessas vigas foram mantidos “presos”, e reforçadas as lajes e vigas imediatamente abaixo para distribiução das altas cargas, evitando fissuras e deformações nos pavimentos inferiores.
Outro grande desafio é o escoramento da viga do 10º Pavto em balanço de 3,50m e com seção de 8,5 ton/m, onde tivemos que apoiar o escoramento na laje do 4º Pavto, com altura total de 24,80 m reescorar e reforçar as lajes e vigas imediatamente abaixo (4º, 3º, 2º e 1º Pavto) para distribuição das cargas na estrutura afim não causar nenhuma deformação.
Projeto consolidado em 3 fases, com sua fundação executada em 2017, estrutura até o térreo em 2018 e retomado em maio de 2020 com previsão de término em maio de 2022.
Engenheiro residente: Eng. Daniel Morais
Soluções utilizadas:
São 195 toneladas de equipamentos Metax utilizando-se no escoramento e reescoramento distribuídos nos sistemas abaixo:
- Escoras diversas
- Multidirecional Speed
- Travamento de Pilares e Vigas
- Torre Pel

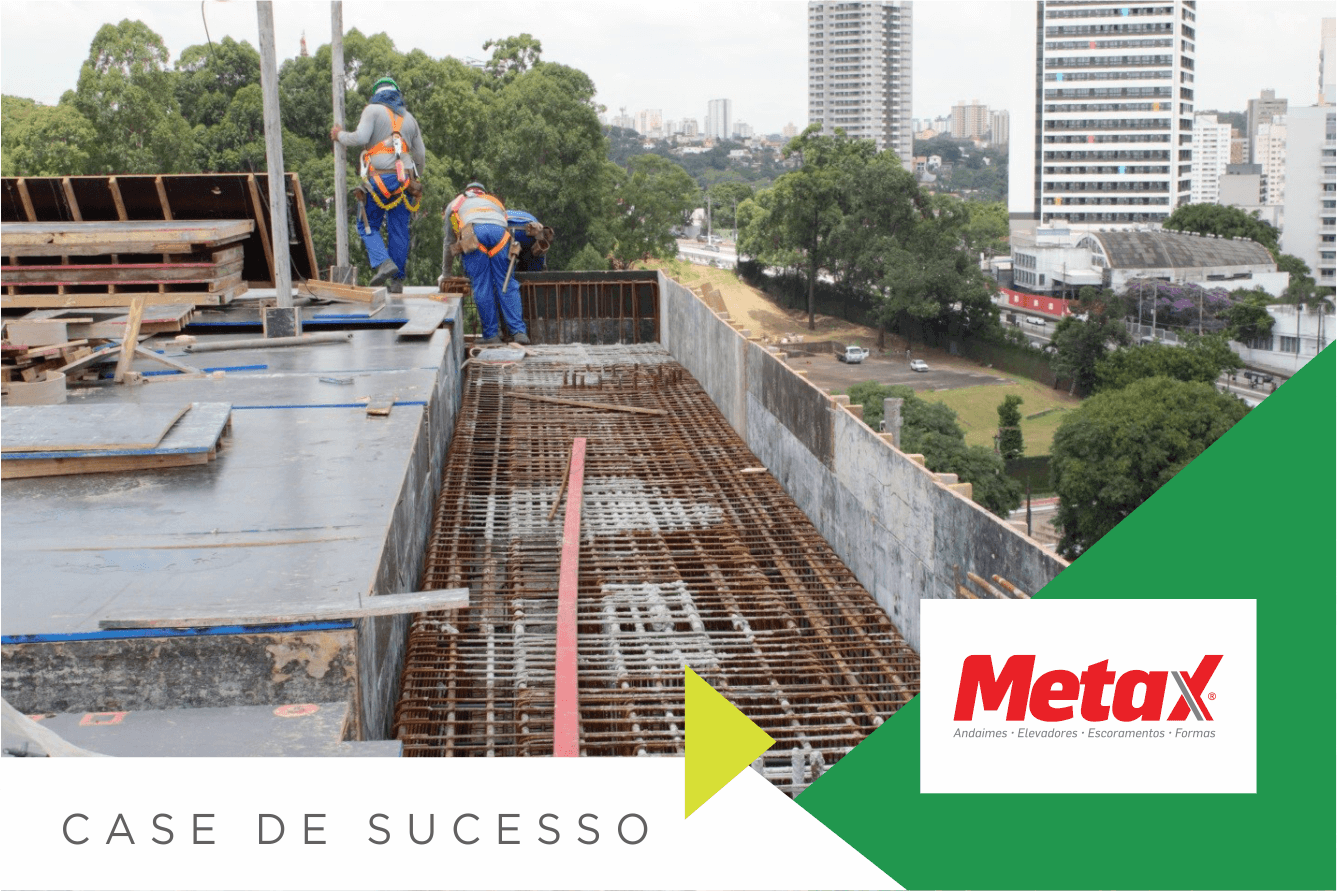

Fotos:
